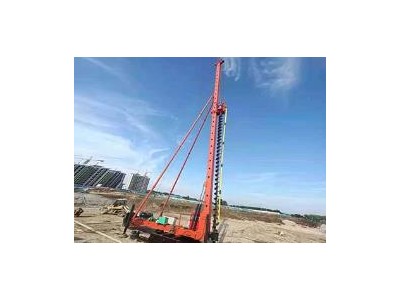

23米长螺旋钻机包括液压步履桩架和钻进系统两部分。桩架采用液压步履式底盘，自动化程度高，可自行行走及360度回转，设有四条液压支腿及一条行走油缸以辅助行走及回转同时增加施工时的整机稳定性，可整机进行转运。立柱为可折叠式箱型立柱，法兰连接方式，长螺旋钻机立柱采用两块高厚度锰板并且用大型折弯机折弯技术，经两道焊缝焊接而成同时立柱内部每隔60cm加焊四根加强筋固定，增加立柱抗扭抗弯性。立柱由两条变幅液压油缸控制其起降。钻进系统包括动力头与钻具，动力头的输出轴与螺旋钻具为中空式，桩机采用长螺旋成孔，可通过钻杆中心管将混凝土（泥浆）进行泵送混凝土CFG桩施工，即能钻孔成孔一机一次完成，也可用于干法成孔、注浆置换改变钻具后还可采取深层搅拌等多种工法进行施工。
CFG桩机复合地基技术的工作机理与特点以及施工质量控制
{一}、CFG桩机复合地基技术的工作机理与特点
CFG桩机的工作机理是足够刚度的基础、CFG桩机、桩间土、褥垫层共同作用，构成复合地基，共同承担荷载。而共同承担荷载是通过设置一定厚度的褥垫层来实现的，这也是CFG桩机复合地基技术的核心。外部荷载作用下，CFG桩机桩体承担大部分荷载，桩周摩阻力发挥充分，伴随着荷载作用的时间增长和桩侧阻力的发挥，桩端阻力逐渐增强。同时桩顶褥垫层发挥调节作用，将桩身所承担的部分荷载转移至桩间土来承担，进而使桩间土与桩身进入共同工作状态，逐渐形成复合地基，共同承担荷载与变形。
和其他类型的地基处理技术相比，CFG桩机具有的工程特性。
采用CFG桩机处理地基，可适用于不同的基础形式和不同土体的性质，并且CFG桩机桩长可根据工程要求设定，变化范围可从几米到20多米，调整空间相当的大，并且在全桩长度范围内发挥桩侧阻力，桩所承担的荷载可占到总体荷载的40%~75%左右，使复合地基的承载力得到很大幅度的提高。
另一方面，大量的工程实践表明，采用CFG桩机处理软土地基，建筑物的沉降量一般可控制在20mm一50mm，而路基设计规范对普通路基工后沉降量的要求是小于30cm，可见此项技术在路用上的应用是非常的优良。
再者，CFG桩机处理软土地基如若遇到饱和的粉土和砂土时，由于桩机沉管、拔管的振动，使得土体内产生了超孔隙水压力。
在超孔隙水压力作用下，透水性不好土层中的孔隙水顺着刚施工完CFG桩机体排出，这样对桩间土的密实起到很大的帮助；在利用振动沉管机在高灵敏度的土体中施工时，由于振动沉管施工对周围土体产生扰动，会使得土体结构破坏、丧失或降低土体强度。
但随着施工结束，成桩后，桩间土承载力有所增长，结构强度也将逐渐恢复。
此外，CFG桩机桩体组成材料在拌和的过程中，掺入适量的粉煤灰，作为活性混合料，可改变混凝土的工作性和耐久性。
{二}、钻杆钻头施工质量的控制
1、施工监测
(1)钻杆钻头在进行施打桩的过程当中，施工人员要随时注意观察地表的情况，测量其是不是发生了一定的隆起，如若地表出现了明显的隆起(凸起)现象，则可能发生了断桩。
(2)在施打新桩的时候，要随时观测己打桩的桩顶水平位移的情况，因为如果己打桩的桩身强度不能够达到一定要求的时候，很可能产生桩顶的水平位移，若是测量的桩顶水平位移过大，超出了lOmm，则可能己经产生了断桩等缺陷，应该及时的开挖进行检验。
2、逐桩静压
打桩结束后，还要对施工的桩进行施工的监测测量工作，如果在监测的过程当中发现一些很重要的工程，或者桩数的工程，出现桩顶的大幅度上升，应尽快的采取补救措施，可以选用快速静压的方法进行施工补救，该措施能够将可能发生了断裂或者己经脱开的桩再次连接到一起。这种施工方式要根据工程实际情况来确定。
