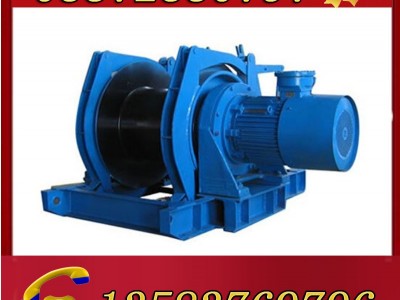

| JD-1(11.4)调度绞车,JD-1.6(25)调度绞车 凿井绞车,回柱绞车,提升绞车,调度绞车 主要用途及适用范围 本《调度绞车使用说明书》中所述调度绞车主要包括下列规格型号：JD—0.5、JD—1、JD—1.6型调度绞车三种规格。内齿轮传动形式调度绞车是煤矿井下普遍使用的一种小型行星齿轮系传动绞车，它具有体积小、重量轻、承载能力大、效率高等特点。 调度绞车特点：结构紧凑，刚性好，效率高，移动方便，安装简单，起动平稳，操作灵活，制动可靠，噪音低，寿命长，欢迎选购！ 下面介绍下各种型号绞车的技术参数： 型号 JD-1(11.4) JD-1.6(25) JD2-(25) 钢丝绳直径mm 12.5 16 16 容绳量(≥m) 400 400 400 牵引力KN 10 16 18 总减速比 40 32.01 32.01 功率KW 11.4 25 25 转速r/min 1460 1480 1480 电压V 380/660或660/1140 380/660或660/1140 380/660或660/1140 外层钢丝绳速度 ≥1.03m/s ≥1.2m/s ≥1.399m/s 最小 ≥0.43m/s ≥0.6m/s ≥0.773m/s 卷筒尺寸mm 224×307 300×356 310×400 电动机型号 YBJ-11.4 YBJ25-4 YBJ25-4 外形尺寸mm 1100×765×730 1340×1140×1190 438×1217×1255 绞车重量kG 575 1490 1354（包含电机） |
