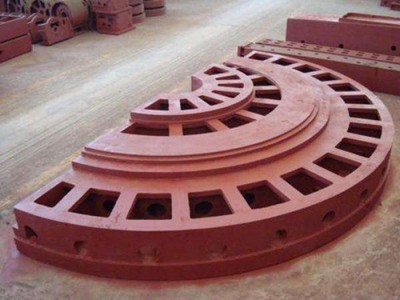

数控床身铸件作为一种大型铸件须要经过时效处理才能提升本身的使用性能，床身铸件的内在质量。大型床身铸件，床身立柱，机床工作台等铸件整体热处理大致有退火、正火、淬火和回火四种基本工艺。大型床身铸件回火时应严格遵守回火工艺，筋板密集或易变形部位应加支撑筋，防止应回火温度导致变形和断裂。应有专人看管回火炉温度计，及时控制温度，防止温度过高或过低，这样会对大型床身铸件回火工件有很大的影响。大型数控床身铸件的外观质量指大型床身铸件表面粗糙度、表面缺陷、尺寸偏差、形状偏差、重量偏差；内在质量主要指大型床身铸件的化学成分、物理性能、机械性能、金相组织以及存在于大型床身铸件内部的孔洞、裂纹、夹杂、偏析等情况；使用质量指铸铜件在不同条件下的工作长时间能力，包括不易磨损、不易腐蚀、不怕激冷激热、疲劳、吸震等性能以及被切削性、可焊性等工艺性能。
数控床身铸件温度分布不均匀的原因：
一、大型数控床身铸件温度分布不均匀，上箱凝固比下箱快，床身导轨及节点处容易产生热应力、相变应力、组织应力，铸件上出现缩松缺陷也易引起收缩应力。
二、盲孔法测量的残余应力结果与数值模拟基本相符，灰铸铁件的残余应力比球墨铸铁件大，较低的打箱温度有利于减小残余应力，而粗加工容易增大残余应力。
三、床身横导轨有大的残余应力：拉应力160180MPa，压应力一70~一180MPa；竖导轨的残余应力相对小：拉应力14~26MPa，压应力-27~52MPa；床身在长度方向变形量大，在宽度和高度方向的变形量小，没有发生挠曲变形。
四、水平阻流设计充型不平稳、有紊流倾向、容易卷气、不利于排渣，可采用去掉阻流片设计优化浇注系统。
大型数控床身铸件刚混好的树脂砂充填性不错，流动性好，填砂后工人只需轻轻刮平即可，不需用风动捣实，一方面延长了木模使用寿命，另一方面降低了工人的劳动强度，提升了造型制芯生产速率，与粘土砂相比，每吨铸件可减少造型制芯工时12小时压铸合金与模具钢的亲和力越大，越容易互相熔融粘合在一起。压铸合金与型壁粘合后会产生大的脱模阻力，铸件脱模时出现拉伤。目视铸件粘模部位存在表面粗糙、脱皮或缺料等拉模痕迹（注：要与积碳相区别），在粘合严重的情况下铸件会被撕裂破损。而目视模具型腔表面粘附一层压铸合金，颜色泛白。压铸合金液喷射或流动冲击型壁或型芯后，使型壁或型芯温度升高，在高温时合金液与型壁的模具钢发生熔融焊合而产生相互粘附。
大型数控床身铸件先采用砂型铸造，主要原因是砂型铸造较之其它铸造方法成本还行、生产工艺简单、生产周期短。当湿型不能达到要求时再考虑使用粘土砂表干砂型、干砂型或其它砂型。粘土湿型砂铸造的铸件重量可从几公斤直到几十公斤，而粘土干型生产的铸件可重达几十吨。铸造方法应和生产批量相适应，低压铸造、压铸、离心铸造等铸造方法，因设备和模具的价格昂贵，所以只适合批量生产，大型床身铸件可以单件铸造也可批量生产。大型床身铸件多为床身使用，它的结构简单，工艺性能不错，便于导轨面的加工。水平床身配上水平放置的刀架可提升刀架的运动精度，一般可用于大型数控车床或小型数控车床的布局。但是水平床身由于下部空间小，故排屑困难。从结构尺寸上看，刀架水平放置使得滑板横向尺寸较长，从而加大了机床宽度方向的结构尺寸。
泊头市康恒工量具制造有限公司【http://www.khjxlj.com/】主营产品有：铸铁圆形平板、铸铁焊接平板、三维柔性焊接平板、花岗石量具、镁铝合金量具、数控床身铸件、大型床身铸件、铸铁平尺、T型槽平板、机床垫铁、检验方箱、V型块、铸铁弯板、偏摆检查仪、铸铁护栏底座等系列产品。产品种类多样，重信用、守合同，以多品种经营特色和薄利多销的原则，赢得广大客户的信任，取得广大用户的普遍赞誉和支持。
铸铁弯板http://www.khjxlj.com/
检验方箱http://www.khjxlj.com/
T型槽平板http://www.khjxlj.com/
数控床身铸件http://www.khjxlj.com/khjczjxl/khjczjxl22.html
大型床身铸件http://www.khjxlj.com/khjczjxl/khjczjxl24.html
铸铁圆形平板http://www.khjxlj.com/
三维柔性焊接平台http://www.khjxlj.com/khswrxhj/khswrxhj.html
